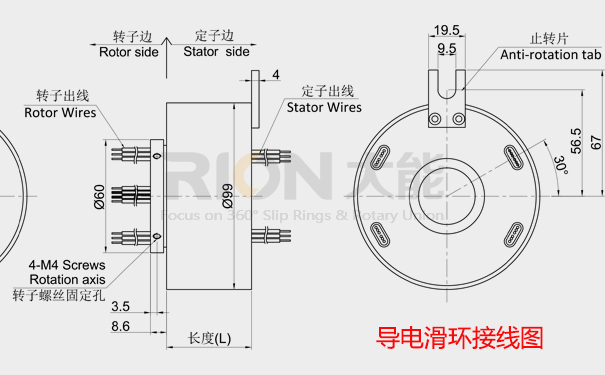

導電滑環接線圖內部結構講解
發布日期：2018-12-11 09:10:18導電滑環內部結構：導電滑環是由定子跟轉子通過導線串聯起來，導電滑環的定子固定在軸承基座的銅環上面，轉子（刷絲）固定在外殼上，經過組合排列一一對應，形成一個完整的電路。
在規劃導電滑環的時候，一定要保證結構的觸摸可靠性，每一根電線都能夠連續的接通。關于滑環體固定支架，深溝球軸，電刷組件都有著嚴厲的要求，有必要保證他們的規劃合理化，因為每一個重要部件規劃不合理的話，都會影響到滑環的正常使用。想要讓導電滑環跟電刷徹底充沛的觸摸，能夠把導電環規劃成優形形狀，這樣就能夠加大他們的觸摸面積，作業的時分能夠加快傳遞信號和電能的速度。
經常有人拿著導電滑環的接線圖咨詢大能機電的專家，應該要如何接線?是否要區分正負極？導電滑環只是負責360°旋轉導通的設備，每接通一條導線，都可以看做是一條完整的線路，沒有正負極之分。了解導電滑環的內部結構就很清楚了。
